SC6619B

产品中心 > 信号链 > SC6619B

SC6619B

描述

      SC6619B是6阶巴特沃斯高清视频重建滤波器。-3dB带宽为72MHz。此滤波器在通带内有6dB增益,带外衰减为-25dB(fAtt=100MHz); -39dB(fAtt=144MHz)。


主要特性

•   6阶巴特沃斯高清视频重建滤波器,-3dB带宽为72MHz

•   6dB轨到轨输出增益

•   可以驱动75欧负载

•   支持交流输入或者直流耦合输入

•   支持直流或交流输出

•   电源电压3.3V或5V

•   功耗15mA @ 3.3V/17mA @ 5V

•   封装:   SOT23-6, SC70-5


应用框图

应用

•   FHD TVI/AHD/CVI 摄像头

•   机顶盒

•   车载 FHD Camera

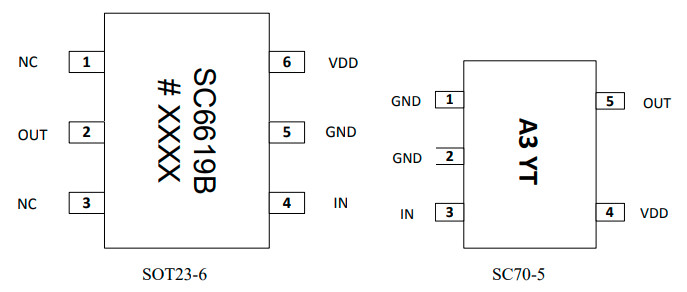

引脚定义
