SC8905

SC8905

描述

      单路 H桥电机驱动芯片, 能够驱动直流电机或其他负载,低导通压降:0.46V @400mA


主要特性

•   1A的最大驱动电流

•   1.8V 至 5.5V工作电压范围

•   标准脉宽调制 (PWM) 接口 (IN1/IN2)

•   低功耗休眠模式,休眠电流最大值仅为2uA

•   完善的保护特性

    .  VCC 欠压闭锁 (UVLO)

    .  过流保护 (OCP)

    .  热关断 (TSD)

•  工作温度:-40 to 85 °C

•  封装: SOT23-6小型封装

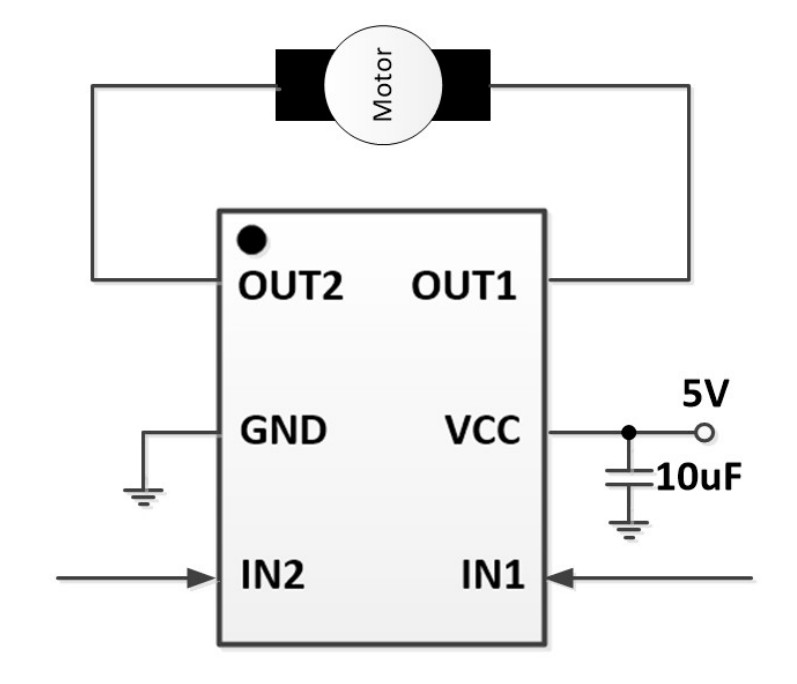

应用框图

应用
•   安防
•   表计
•   玩具

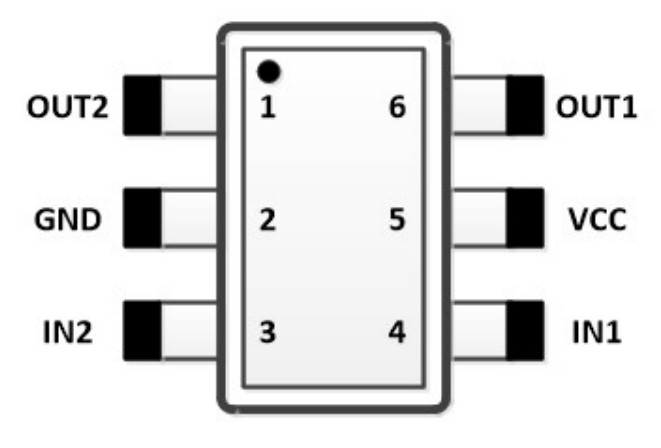

引脚定义
