SC8939H

描述

      三路H桥电机驱动芯片，可以驱动1个直流电机， 1个步进电机。步进电机驱动带256微步细分。

主要特性

•   每个H桥500mA的最大驱动电流

•   单独的电机和逻辑电源引脚

•   3.0 V 至 5.5 V 电机电压范围

•   2.7 V 至 3.6 V 逻辑工作电压

•   步进电机驱动内置硬件256微步细分

•   4线 SPI Host接口

•  工作温度：-40 to 100 °C

•  封装： QFN-24

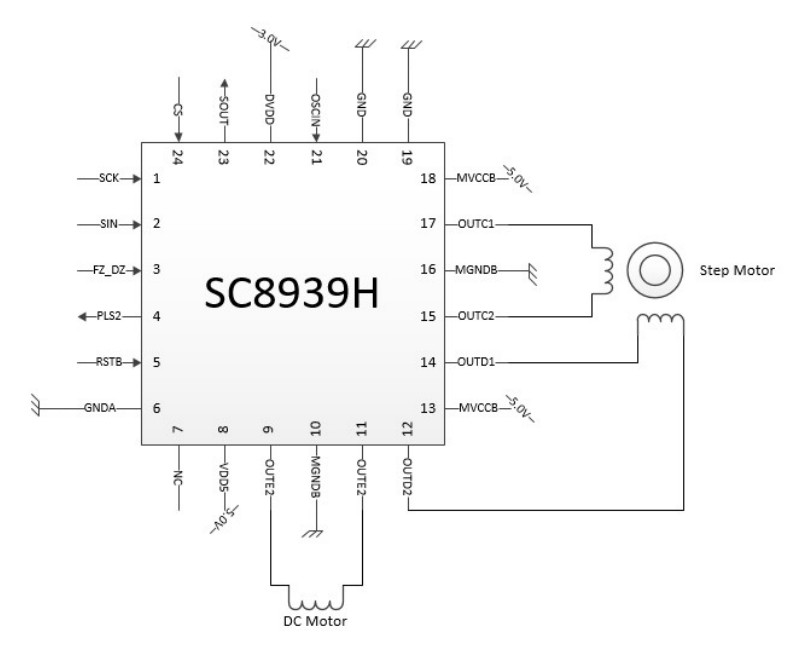

应用框图


应用
•   数码相机
•   安防摄像头
•   精密机械
•   办公自动化

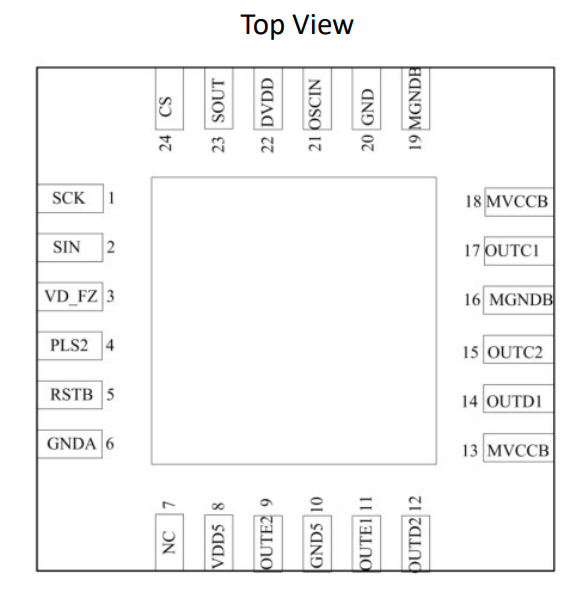

引脚定义
